| Luogo di origine: | La Cina |
|---|---|
| Marca: | InterLED |
| Certificazione: | RoHS |
| Numero di modello: | BD3-3611XX-C11 |
| Quantità di ordine minimo: | 2000 |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-4 settimane |
| Clour: | Bianco, rosso, blu… | Montaggio: | THT (tecnologia del Attraverso-foro) |
|---|---|---|---|
| Funzione: | Grafici | Colore: | Tutti i colori |
| Perno comune: | Anodo/catodo comuni | Fatto dentro: | Cina |
| Vita: | 50000HOURS | OEM O ODM: | - Si ', certo. |
| Applicazione: | Dell'interno |

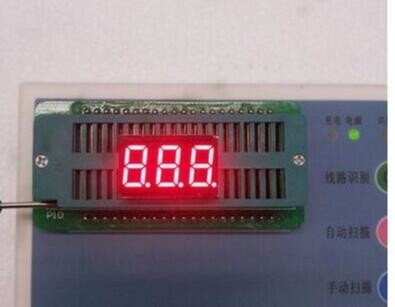

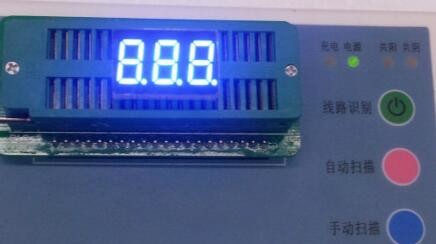

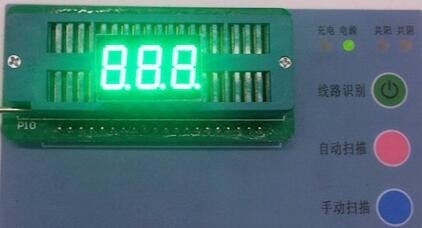

Display a sette segmenti per interni Smd da 0,36 pollici a tre cifre
Caratteristiche
• Altezza cifre 0,36 pollici (9,2 mm).
• Tempo di sollevamento 30000 ORE
• A norma RoHS.
• Basso consumo energetico.
• Facile montaggio su scheda PC.
Descrizioni
• Display SMD a tre cifre da 0,36 pollici
• Anodo comune o catodo comune
• Emissione del colore: verde puro, giallo verde, giallo, ambra, arancione, rosso, rosso intenso
• Standard: faccia grigia, segmento bianco.
| ■ Valutazione massima assoluta (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Parametro | Simbolo | colore | Condizione | Valutazione | Unità | ||||||||||||||||||||||||||||||
| Dissipazione di potenza per segmento | PD | Blu | ─ | 45 | mW | ||||||||||||||||||||||||||||||
| Corrente diretta per segmento | SE | Blu | ─ | 15 | mA | ||||||||||||||||||||||||||||||
| Declassamento di If per segmento | △ SE | Blu | Ta≧25℃ | 0,20 | mA/ | ||||||||||||||||||||||||||||||
| Corrente diretta di picco per segmento | IFP | Blu | 1/10 di servizio 10 KHz | 100 | mA | ||||||||||||||||||||||||||||||
| Tensione inversa per segmento | realtà virtuale | Blu | ─ | 5 | v | ||||||||||||||||||||||||||||||
| Intervallo operativo di temperatura | Topr | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| Intervallo di temperatura di conservazione | Tstg | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ Classificazione delle caratteristiche elettriche/ottiche (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Articolo | Simbolo | Posizione | colore | Condizione di test | Valutazione | Unità | |||||||||||||||||||||||||||||
| Tensione diretta | VF | Per sec | Blu o altro | SE=5mA | 2.6 | 2.9 | 3.2 | v | |||||||||||||||||||||||||||
| Corrente inversa | Per sec | Blu o altro | VR=5V | — | — | 100,0 | μA | ||||||||||||||||||||||||||||
| Intensità luminosa | IV | Per sec | Blu o altro | SE=5mA | — | 15 | — | mcd | |||||||||||||||||||||||||||
| Lunghezza d'onda | λD | Per sec | Blu o altro | SE=5mA | — | 460 | — | nm | |||||||||||||||||||||||||||
| Linea spettrale metà larghezza | △λ | Per sec | Blu o altro | SE=5mA | — | 20 | — | nm | |||||||||||||||||||||||||||
| Rapporto di corrispondenza dell'intensità luminosa (da segmento a segmento) | IV-M | — | — | SE=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ Condizioni di saldatura: | |||||||||||||||||||||||||||||||||||
| Saldatura a mano | 295℃±5℃ in 3 secondi | ||||||||||||||||||||||||||||||||||
| Saldatura per immersione | 260℃±5℃ in 5 secondi | ||||||||||||||||||||||||||||||||||
| Saldatura automatica | 70℃～80℃ in 30 secondi saldatura 245℃±5℃ in 5 secondi | ||||||||||||||||||||||||||||||||||
